基于RFID(433MHz)的井下(煤礦、礦山)人員自動考勤及定位管理
一、方案背景
       井下人員自動考勤及定位管理系統是集井下人員考勤、跟蹤定位、災后急救、日常管理等于一體的綜合性應用系統。系統利用相應的礦井人員跟蹤定位設備，全天候?qū)θ刖藛T進行實時自動跟蹤和考勤，隨時掌握每個員工在井下的位置及活動軌跡，隨時掌握井下人員的位置分布情況，使企業的安全生產和日常管理更上一層樓，并作為事故急救的可靠指揮依據。

二、方案特點和優勢

1. 433MHz有源RFID技術具有穿透性強、繞射性強、傳輸距離遠等特點，適合于各種復雜環境。
2. 鑒于433MHz的穿透性、繞射性強等特點，電子標簽可以粘貼于安全帽中或以胸牌形式吊掛于胸前，也可放置衣服口袋中,具有攜帶方便的特點。
3. 433MHz有源RFID具有RSSI信號強度指示功能，可根據RSSI信號強度判斷距離的遠近。
4. 繞射性強，解決了其他RFID技術在批量人員之間信號易被相互阻擋問題。
5. 自動遠距離識別，讀卡距離遠（1—150米可調），不需靠近刷卡,只需按正常的路徑出入即可識別,適合批量人員同時快速通過的識別(理論計算，速度在200KM/H以內均可有效識別)。
6. 如欲對工程車輛、設備等加以管理，只需在車輛、設備上安裝電子標簽即可，讀寫器可同時識別。
7. 超低功耗，無輻射傷害，使用安全可靠。
8. 由于433MHz RFID強大的遠距離特性, 給予手持機應用很大的便利。對于緊急疏散演練等，只需利用手機配合便攜式藍牙讀寫器或手持機，即可掃描到集合地點的到位人員信息，方便緊急疏散的人員盤點。
9. 對于塌方等事故，還可利用手機配合便攜式藍牙讀寫器或手持機檢查被困的人員信息，提高事故施救效率。

三、方案原理
      系統由“應用軟件服務器”、“監控計算機”、 “RFID讀寫器（防爆型）”和“RFID電子標簽（防爆型）”等組成。

工作原理：
       為每位員工配發“RFID電子標簽”，實現一人一卡。在礦井內分段安裝“RFID讀寫器”，值班室配發管理電腦并安裝管理軟件。
當人員經過不同礦井路段時，相應的“RFID讀寫器”獲取“RFID電子標簽”信號，并將信號傳遞給監控計算機，監控計算機即可獲知當前人員信息和人員位置狀態。

四、主要功能介紹

1.  人員定位：實時顯示人員的位置和時間
2. 人員考勤
3. 考勤記錄的查詢和統計
4. 管理端網上請假申請、審批功能
5. 網上查詢員工當前位置和歷史位置

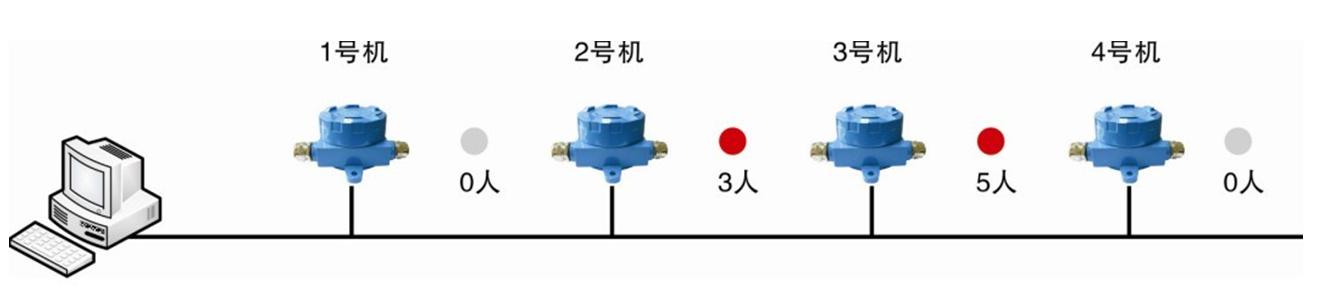

6. 定位動態圖顯示



 五、主要產品選型

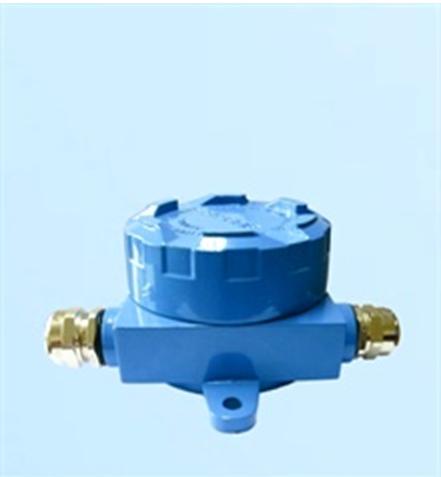

HWD-R6330防爆式讀寫器

產品名稱：HWD-R6330防爆式讀寫器
產品型號：HWD-R6330
產品簡介：
 適用于防爆場合（井下、隧道等）的人員、資產、車輛管理
工作頻段： 387 MHz ～ 464MHz
識讀距離：最遠150米（空氣中，無遮擋環境）
防碰撞處理：200個標簽同時讀取
識別速度：120 個標簽/秒
通訊檢錯：CRC16循環冗余校驗
接收靈敏度： -94dBm
抗電磁干擾：10V/m 0.1～1GHz AM
外型尺寸： 外徑104 mm ，高76 mm
工作溫度： -20℃ ～ +70℃
通訊接口： CAN2.0、RS485
電     源： 8～15V DC，≥1A
天     線：全向識別，標準λ/4橡膠鞭狀天線

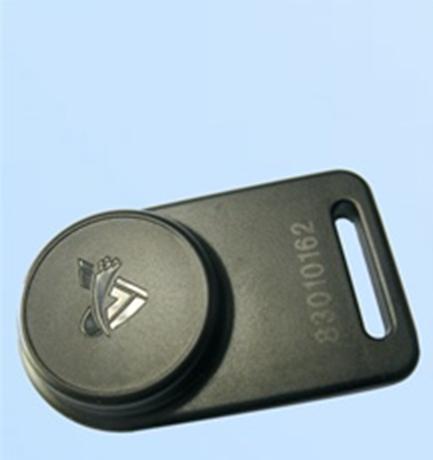

產品名稱：HWD-T6330 防爆式標簽

產品型號：HWD-T6330
產品簡介：
適用于人員管理（隧道、井下）等
外型尺寸：57×34×11mm
工作頻段：433MHz
識讀距離：最遠150米（空氣中，無遮擋環境）
期望電池壽命：> 3年，電池電量過低時自動報警（每秒一次射頻傳輸)
掉電保存期：10年以上
ID號碼：32 bit
調制方式：2-FSK
空中傳輸波特率：250kbps
抗電磁干擾：10V/m 0.1～1GHz  AM
封裝材料：ABS
防護等級：IP65
工作溫度： -20℃ ～ +60℃

產品名稱：HWD-R6310 便攜式藍牙讀寫器

產品型號:HWD-R6310

通訊參數
工作頻段	387 MHz ～ 464MHz
調制解調	2-FSK
空中傳輸波特率	250kbps
識讀距離	最遠150米（空氣中，無遮擋環境）
防碰撞處理	200個標簽同時讀取
識別速度	100個標簽/秒
通訊檢錯	CRC16循環冗余校驗
接收靈敏度	-94dBm
通訊方式	藍牙3.0（兼容2.0）
天    線	內置天線，全向識別
電氣參數
電    源	5V DC，≥500MA
電源接口	標準MICRO-USB接口
內置鋰電池	3.7V,1700mAh
續航時間	>40小時
充電時間	4-5小時
物理參數
外型尺寸	103×63×17mm
重量	98g
顏色	黑色
材質	ABS
環境參數
抗電磁干擾	10V/m 0.1～1GHz AM
工作溫度	-10℃ ～ +70℃
防護等級	IP54
